中文字幕精品亚洲字幕资源网,国产第一页院浮力线路,午夜在线视频观看免费观看

硅膠資訊News Center

當(dāng)前位置：主頁(yè) > 硅膠資訊 > 宏圖新聞 > 宏圖新聞

模具硅膠在應(yīng)用中遇到的常見問題

時(shí)間：2020-05-13 來(lái)源：宏圖 瀏覽次數(shù)：

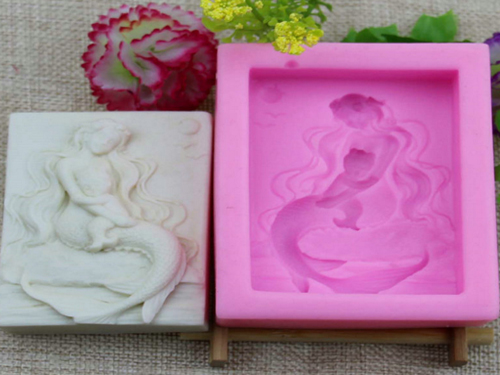

懂硅膠的人一般都知道，基膠、交聯(lián)劑、催化劑、填料、與添加劑是構(gòu)成模具硅膠的五個(gè)組份。通常基膠，交聯(lián)劑和填料被制成一個(gè)組份，而催化劑作為一個(gè)單獨(dú)組份。催化劑組分與主膠組份的比一般在1%—3%之間，可通過(guò)調(diào)整催化劑比例而調(diào)整膠聯(lián)反應(yīng)速度。今天我們就來(lái)聊聊模具硅膠在應(yīng)用中遇到的常見問題。

問題一：翻模次數(shù)少

在制作模具過(guò)程中，有些操作師傅為了使操作變得簡(jiǎn)單而添加了太多的硅油，硅油破壞了硅膠的分子量，所以模具會(huì)出現(xiàn)翻模次數(shù)少不耐用等現(xiàn)象。做花紋比較復(fù)雜的小件產(chǎn)品用硬度大的硅膠來(lái)開模，因?yàn)楣枘z過(guò)硬的時(shí)間會(huì)很脆，容易折斷，所以就會(huì)出現(xiàn)翻模次數(shù)少的現(xiàn)象；相反，如果做搭建產(chǎn)品而用硬度小的硅膠來(lái)做模具，因?yàn)楣枘z太軟，它的拉力和撕裂強(qiáng)度會(huì)降低，做出來(lái)的模具會(huì)變形，所以翻模次數(shù)就會(huì)降低。模具膠本身質(zhì)量都很好，硅膠沒有好壞之分，只有適合與不適合。我們要采用適合產(chǎn)品硬度大小的硅膠來(lái)制作模具就不會(huì)出現(xiàn)這種狀況了

問題二：出現(xiàn)燒模現(xiàn)象

因?yàn)椴伙柡蜆渲蜆渲a(chǎn)品加了過(guò)氧化物的固化劑以后，遇樹脂反應(yīng)會(huì)產(chǎn)生大量的熱量，一般樹脂固化時(shí)間為3分鐘，所以3分鐘后要盡快脫模，才能夠防止硅膠模具不會(huì)產(chǎn)生燒模的現(xiàn)象。

問題三：出現(xiàn)表干里不干現(xiàn)象

模具硅膠是屬于縮合型硅膠，它是靠吸收空氣中的水份而固化的，硅膠在制做的過(guò)程當(dāng)中，把水份蒸干了，而沒有調(diào)入適量的水份，就會(huì)出現(xiàn)此現(xiàn)象。解決方案：這個(gè)現(xiàn)象不屬于產(chǎn)品質(zhì)量問題，而是因?yàn)闆]有控制水份，提升硅膠的儲(chǔ)存期，保質(zhì)期長(zhǎng)久才會(huì)出現(xiàn)些現(xiàn)象，只要在使用硅膠的時(shí)候，適量添加0.05%水份，攪拌均勻就可以解決些狀況了。

問題四：出現(xiàn)拉力差現(xiàn)象

因?yàn)榭蛻粼谥谱髂＞叩倪^(guò)程中，為了減小硅膠的粘度，使硅膠容易操作而在硅膠中大量的添加了硅油，這樣就會(huì)使硅膠變得很軟，產(chǎn)生不耐拉，撕裂強(qiáng)度降低，拉力變差的現(xiàn)象，從而造成模具不耐用，使用壽命短，翻模次數(shù)少等現(xiàn)象。
注：模具硅膠本身是不會(huì)冒油的，出現(xiàn)冒油就是因?yàn)樵诓僮鬟^(guò)程中添加了復(fù)合型硅油（硅油與白礦油的復(fù)配體），因?yàn)榘椎V油是石油化工產(chǎn)品，不是硅油。

問題五：模具不耐酸堿，不耐老化

在制作硅膠模具的過(guò)程中，我們建議客戶最好不加任何硅油，如果需要的話，硅油添加量最多不要超過(guò)5%～10%。因?yàn)楣栌偷奶砑恿窟^(guò)多會(huì)破壞硅膠的分子量，所以做出來(lái)的模具會(huì)產(chǎn)生不耐酸堿，不耐老化的現(xiàn)象。

問題六：模具表面出現(xiàn)痕跡、條紋、不光滑等現(xiàn)象

出現(xiàn)這種現(xiàn)象是要復(fù)制的產(chǎn)品或模型沒有進(jìn)行打磨或拋光的緣故。因?yàn)閷?shí)際上模型或產(chǎn)品本身是不夠光滑或完美，所以要復(fù)制的產(chǎn)品或模型如果沒有經(jīng)過(guò)打磨或拋光，再好的硅膠做的模具也會(huì)不美觀、不夠光滑。還有一種情況就是，在打脫模劑的時(shí)候，沒有涂刷均勻也會(huì)造成模具不光滑。
上面所述問題及解決辦法是否幫到你的呢？若是還有什么不明白可以直接點(diǎn)擊在線咨詢。我們的網(wǎng)址：m.minecraftpeapk.com
